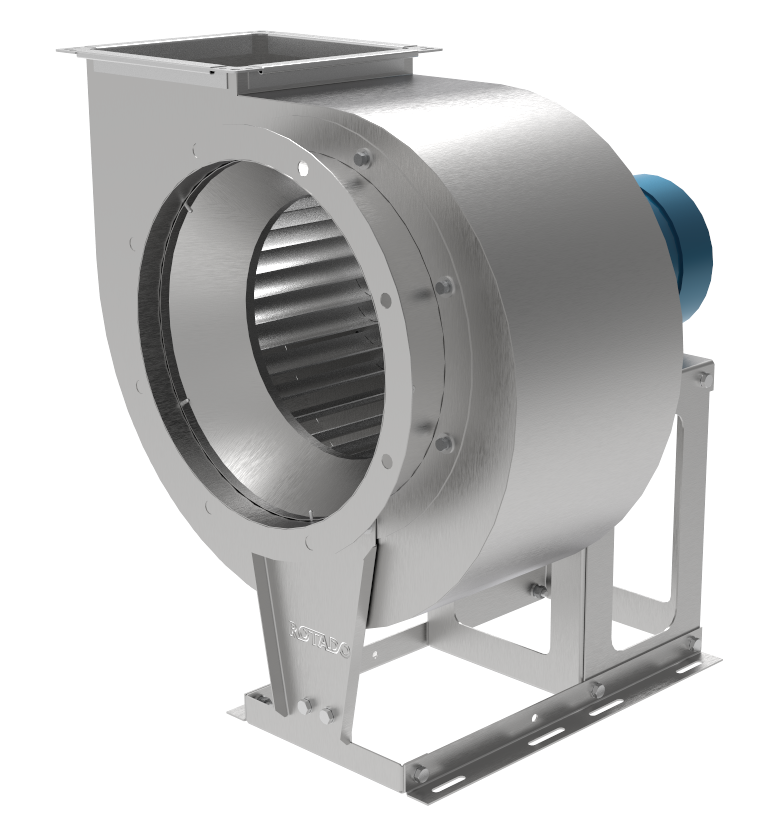

Радиальный вентилятор среднего давления ВР 280-46
В наличии на складе
Подписаться
Вентиляторы радиальные ВР280-46 предназначены для перемещения газовых сред с температурой не выше + 80 °С, содержащих твердых примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
При обеспечении защиты двигателей от атмосферных осадков допускается использование вентилятора в условиях климата (У, УХЛ, Т) 1-й категории размещения по ГОСТ 15150.
Радиальные вентиляторы среднего давления применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления жилых, общественных и производственных зданий с сетью воздуховодов. Для улучшения аэродинамических характеристик рекомендуется устанавливать прямой участок на входе длиной не менее 1,5 м для перемещения чистого воздуха в технологических установках различных отраслей народного хозяйства.
Параллельная работа нескольких вентиляторов без регулирующих элементов сети не рекомендуется.
Перемещаемая среда в обычных условиях не должна содержать взрывчатых, липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3.
1 — Вентилятор радиальный высокого давления
2 — Номер вентилятора по ГОСТ 5976
3 — Материальное исполнение
4 — Конструктивное исполнения по ГОСТ 5976
5 — Направление вращения рабочего колеса
6 — Положение корпуса вентилятора по ГОСТ 5976
7 — Климатическое исполнение и категория размещения
Условия эксплуатации радиальных вентиляторов среднего давления:
- умеренный климат (У) – температура окружающей среды от минус 45 ºС до плюс 40 ºС;
- умеренный и холодный климат (УХЛ) – температура окружающей среды от минус 60 ºС до плюс 40 ºС;
- тропический климат (Т) – температура окружающей среды от минус 10 ºС до плюс 50 ºС.
При обеспечении защиты двигателей от атмосферных осадков допускается использование вентилятора в условиях климата (У, УХЛ, Т) 1-й категории размещения по ГОСТ 15150.
Радиальные вентиляторы среднего давления применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления жилых, общественных и производственных зданий с сетью воздуховодов. Для улучшения аэродинамических характеристик рекомендуется устанавливать прямой участок на входе длиной не менее 1,5 м для перемещения чистого воздуха в технологических установках различных отраслей народного хозяйства.
Параллельная работа нескольких вентиляторов без регулирующих элементов сети не рекомендуется.
Перемещаемая среда в обычных условиях не должна содержать взрывчатых, липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3.
Структура условного обозначения вентилятора центробежного
| Р280-46 | 5,0 | К1 | 1 | ПР | 00 | У2 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 — Вентилятор радиальный высокого давления
2 — Номер вентилятора по ГОСТ 5976
3 — Материальное исполнение
4 — Конструктивное исполнения по ГОСТ 5976
5 — Направление вращения рабочего колеса
6 — Положение корпуса вентилятора по ГОСТ 5976
7 — Климатическое исполнение и категория размещения
Технические характеристики радиальных вентиляторов ROTADO ВР
ВР 280-46 №2,0| Частота вращения, об/мин | Тип электродвигателя | Потребляемая мощность, кВт | Ток, А | Масса, кг | Регулятор скорости |
| 1500 | АИР56А4 | 0,12 | 0,53 | 13,9 | 132F 0017 |
| АИР56В4 | 0,18 | 0,73 | 14,1 | 132F 0017 | |
| АИР63А4 | 0,25 | 0,89 | 15,5 | 132F 0017 | |
| 3000 | АИР71В2 | 1,1 | 2,65 | 24,3 | 132F 0020 |
| АИР80А2 | 1,5 | 3,46 | 24,9 | 132F 0020 | |
| АИР80В2 | 2,2 | 4,9 | 28,9 | 132F 0022 |
ВР 280-46 №2,5
| Частота вращения, об/мин | Тип электродвигателя | Потребляемая мощность, кВт | Ток, А | Масса, кг | Регулятор скорости |
| 1500 | АИР71А4 | 0,55 | 0,65 | 22,5 | 132F 0018 |
| АИР71В4 | 0,75 | 2,18 | 23 | 132F 0018 | |
| 3000 | АИР90L2 | 3 | 6,5 | 34 | 132F 0024 |
| АИР100S2 | 4 | 8,35 | 43 | 132F 0026 | |
| АИР100L2 | 5,5 | 11,1 | 49,5 | 132F 0028 | |
| АИР112M2 | 7,5 | 15,35 | 60,8 | 132F 0030 |
ВР 280-46 №3,15
| Частота вращения, об/мин | Тип электродвигателя | Потребляемая мощность, кВт | Ток, А | Масса, кг | Регулятор скорости |
| 1000 | АИР71А6 | 0,37 | 1,39 | 29 | 132F 0018 |
| АИР71В6 | 0,55 | 1,81 | 30 | 132F 0018 | |
| АИР80А6 | 0,75 | 2,4 | 35 | 132F 0020 | |
| 1500 | АИР80А4 | 1,1 | 2,9 | 34,3 | 132F 0020 |
| АИР80В4 | 1,5 | 3,95 | 36,5 | 132F 0022 | |
| АИР90L4 | 2,2 | 5,39 | 51,5 | 132F 0024 |
ВР 280-46 №4,0
| Частота вращения, об/мин | Тип электродвигателя | Потребляемая мощность, кВт | Ток, А | Масса, кг | Регулятор скорости |
| 750 | АИР80А8 | 0,37 | 1,49 | 44,4 | 132F 0018 |
| АИР80В8 | 0,55 | 2,17 | 45,4 | 132F 0018 | |
| АИР90LA8 | 0,75 | 2,43 | 50,4 | 132F 0020 | |
| АИР90LB8 | 1,1 | 3,36 | 51,1 | 132F 0020 | |
| 1000 | АИР80А6 | 0,75 | 2,4 | 48,3 | 132F 0020 |
| АИР80В6 | 1,1 | 3,4 | 49,5 | 132F 0020 | |
| АИР90L6 | 1,5 | 4,2 | 54,5 | 132F 0022 | |
| АИР100L6 | 2,2 | 5,65 | 62,5 | 132F 0024 | |
| 1500 | АИР100S4 | 3 | 7,12 | 53,7 | 132F 0024 |
| АИР100L4 | 4 | 9,38 | 58,5 | 132F 0028 | |
| АИР112M4 | 5,5 | 12,1 | 89 | 132F 0030 | |
| АИР132S4 | 7,5 | 15,75 | 93,5 | 132F 0058 |
ВР 280-46 №5,0
| Частота вращения, об/мин | Тип электродвигателя | Потребляемая мощность, кВт | Ток, А | Масса, кг | Регулятор скорости |
| 750 | АИР100L8 | 1,5 | 4,4 | 87,7 | 132F 0022 |
| АИР112MA8 | 2,2 | 6,12 | 89,2 | 132F 0024 | |
| АИР112MB8 | 3 | 8,29 | 89,7 | 132F 0026 | |
| АИР132S8 | 4 | 10,6 | 131,2 | 132F 0028 | |
| 1000 | АИР112MB6 | 4 | 9,85 | 111 | 132F 0028 |
| АИР132S6 | 5,5 | 13,02 | 130 | 132F 0030 | |
| АИР132M6 | 7,5 | 17,5 | 147 | 132F 0058 | |
| АИР160S6 | 11 | 24,75 | 183 | 132F 0059 | |
| 1500 | АИР160S4 | 15 | 31,1 | 200 | 132F 00560 |
| АИР160M4 | 18,5 | 37,7 | 218 | 132F 00561 | |
| АИР180S4 | 22 | 44,31 | 243 | ATV212HD30N4 | |
| АИР180M4 | 30 | 58,6 | 249 | ATV212HD37N4 |
ВР 280-46 №6,3
| Частота вращения, об/мин | Тип электродвигателя | Потребляемая мощность, кВт | Ток, А | Масса, кг | Регулятор скорости |
| 750 | АИР132M8 | 5,5 | 14 | 194 | 132F 0030 |
| АИР160S8 | 7,5 | 18,75 | 238 | 132F 0058 | |
| АИР160M8 | 11 | 26,5 | 258 | 132F 0059 | |
| АИР180M8 | 15 | 35,66 | 288 | 132F 0060 | |
| 1000 | АИР160S6 | 11 | 24,75 | 240 | 132F 0059 |
| АИР160M6 | 15 | 32,6 | 285 | 132F 0060 | |
| АИР180M6 | 18,5 | 38,8 | 226 | 132F 0061 | |
| АИР200M6 | 22 | 45,1 | 339 | ATV212HD30N4 | |
| АИР200L6 | 30 | 60 | 384 | ATV212HD37N4 |
ВР 280-46 №8,0
| Частота вращения, об/мин | Тип электродвигателя | Потребляемая мощность, кВт | Ток, А | Масса, кг | Регулятор скорости |
| 750 | АИР132M8 | 15 | 35,66 | 389 | 132F 0060 |
| АИР200M8 | 18,5 | 42 | 449 | 132F 0061 | |
| АИР200L8 | 22 | 49,5 | 464 | ATV212HD30N4 | |
| АИР225M8 | 30 | 64,2 | 521 | ATV212HD37N4 | |
| АИР250S8 | 37 | 79,5 | 620 | ATV212HD45N4 | |
| АИР250M8 | 45 | 94,9 | 695 | ATV212HD55N4 | |
| 1000 | АИР225M6 | 37 | 72,2 | 558 | ATV212HD37N4 |
| АИР250S6 | 45 | 87,5 | 633 | ATV212HD45N4 | |
| АИР250M6 | 55 | 105,3 | 680 | ATV212HD55N4 | |
| АИР280S6 | 75 | 143,2 | 832 | ATV212HD75N4 | |
| АИР280M6 | 90 | 169 | 840 | ||
| АИР315S6 | 110 | 207 | 1192 |
