Дефлектор ROTADO из оцинкованной стали

В наличии на складе

Получить прайс-лист

Описание Размерный ряд Документы

Это элемент системы естественной вентиляции, предназначенный для эффективного вытягивания отработанного воздуха из помещения. Конструктивно, он представляет собой комбинацию многолопастного вертикально-осевого ветряка (вариация ротора Савониуса) и центробежного насоса, а работает за счет энергии ветра, без использования электричество.

Характеристики

Материал — оцинкованная сталь
Толщина металла — 0,45 мм
Механизм защищен вакуумной втулкой и влагозащитной манжетой

Ротационный дефлектор усиливает тягу в вентканале и помогает нормализовать циркуляцию воздуха и решить такие проблемы вентиляции как: возникновение обратной тяги (когда воздух всасывается в воздуховод вместо, того чтобы выходить наружу), опрокидывание тяги (изменение направления движения воздуха на противоположное из-за разницы температур), перетягивание тяги в вентиляционных каналах.

Особенности:

Втулка из дюралюминия (основной конструкционный авиационный материал) защищает внутреннюю часть дефлектора от обмерзания и коррозии, что увеличивает срок службы изделия. Дефлектор с такой втулкой прослужит дольше и потребует меньшего технического техобслуживания! Не более 1 раза в год, в отличие от аналогов, которые требуют обслуживания 2-3 раза в год.
Дополнительная зиговка лопастей защищает от попадания внутрь прямых и косых осадков.

Преимущества ротационного дефлектора:

усиливает тягу минимум на 25%;
устойчив к коррозии;
узел вращения защищен от попадания влаги с помощью собственной технологии Aqua lock;
устройство можно эксплуатировать при температуре от -50 до +50 °С;
подходит для любого типа крыши.
может быть окрашен в нужный цвет.

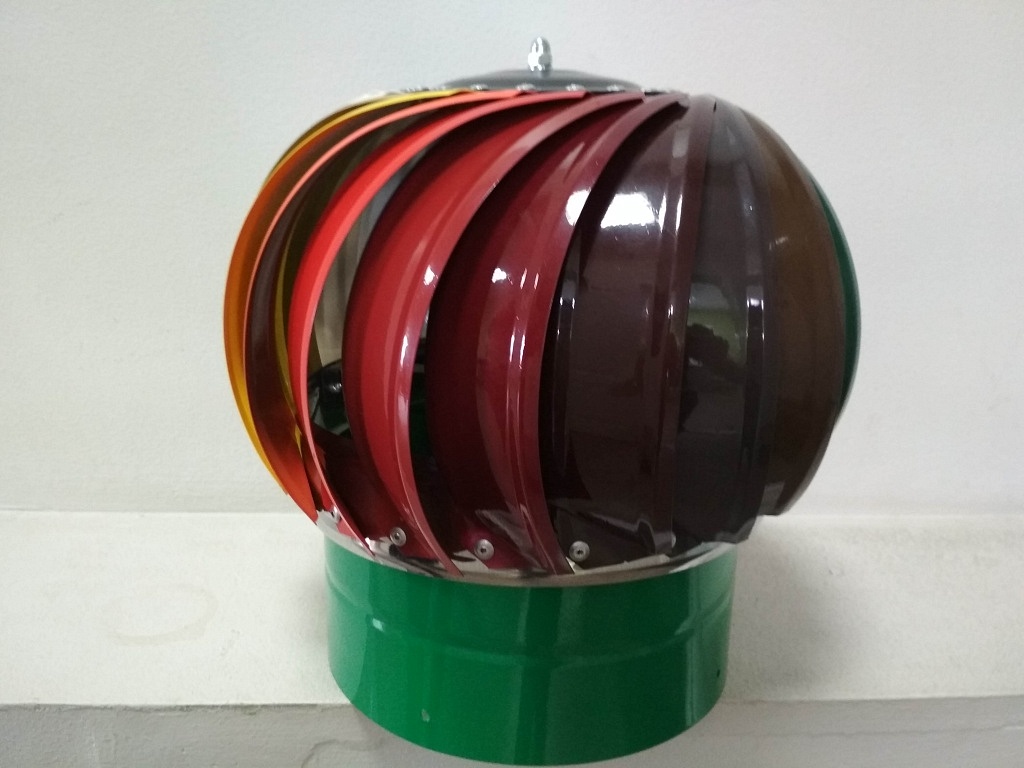

Ротационный дефлектор (турбодефлектор) из оцинкованной стали устойчив к коррозии, окрашивается в любой цвет на выбор, может быть изготовлен под любые размеры и любого диаметра сечения.

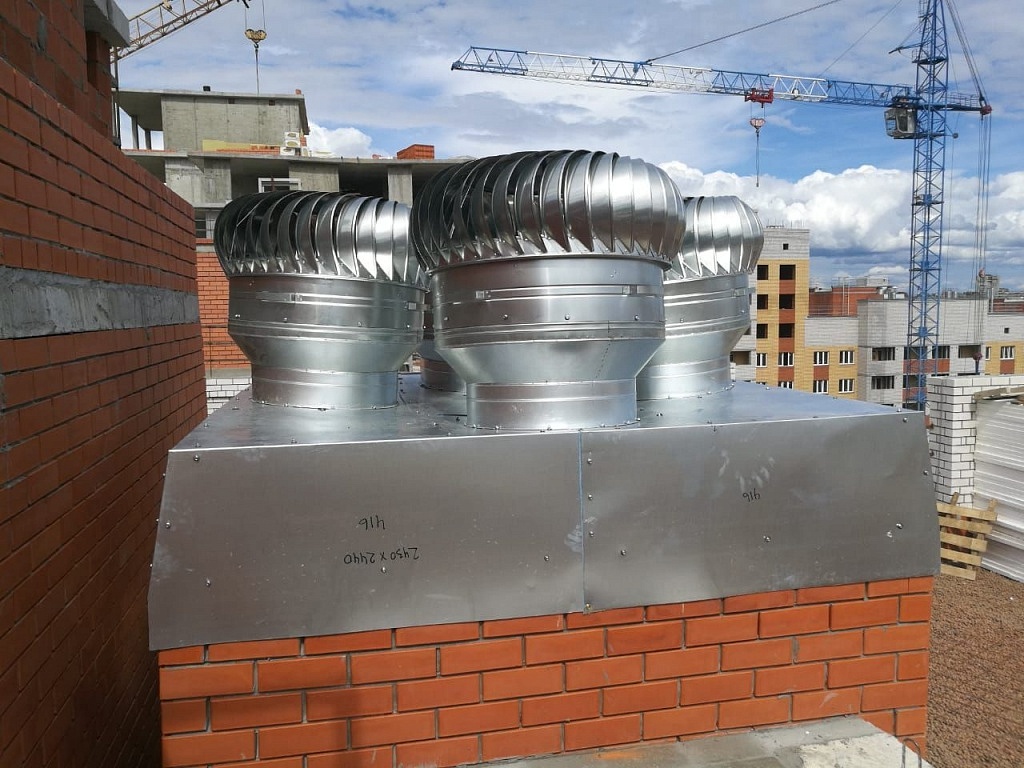

Ротационный дефлектор из оцинкованной стали на МКЖД

Ротационные дефлектора

Турбодефлекторы и переходные элементы

Сфера применения ротационных дефлетокров:

Дефлектора TST(R)-100—TST(R)-155 (диаметром до 155 мм) используются для вентканалов таких помещений как: бытовые погреба, гаражи, неотапливаемые помещения
Дефлектора TST(R)-160—TST(R)-250 (диаметром до 250 мм) используются для вентканалов таких помещений как: частные дома, небольшие курятники (до 100 голов), коровники и свинарники (до 5 голов)
Дефлектора TST(R)-300—TST(R)-1000 (диаметром до 1000 мм) используются для вентканалов таких помещений как: многоквартирные дома, школы, детсады, коммерческая недвижимость и т.д.

Дефлекторы ROTADO серии TST(R)-600—1000 имеют три подшипника, что обеспечивает более надежную фиксацию устройства на любой высоте и длительный срок службы.

Компания «ROTADO» является производителем ротационных дефлекторов, поэтому вы можете быть уверенны, что приобретаете товар высокого качества, без дополнительно наценки продавца.

Турбодефлекторы компании «ROTADO» отличаются:

Высоким качеством стали
Большой прочностью и устойчивостью к коррозии и другим повреждениям, связанным с погодными условиями
Большим спектром применения: частные домостроения, промышленные здания, агрокомплексы, склады, подвальные помещения

✓ Продукция компании прошла сертификацию и изготавливается строго по требованиям СНиП и ГОСТ Вы можете заказать Турбодефлекторы в зависимости от требований, по своим индивидуальным размерам. Мы гарантируем точное исполнение заказа в соответствии с техническим заданием.

✓ Заказывайте Турбодефлекторы «ROTADO» с доставкой в любой регион России и СНГ: мы всегда стараемся подобрать вам наиболее удобный и экономичный способ получения заказа.

Размеры и характеристики дефлекторов из оцинкованной стали

Модель	D, мм	D1, мм	b, мм	h, мм	масса, кг
TST-100	100	260	100	300	1,1
TST-110	110	260	100	300	1,16
TST-115	115	260	100	300	1,19
TST-120	120	260	100	300	1,22
TST-125	125	260	100	300	1,25
TST-130	130	260	100	300	1,28
TST-135	135	260	100	300	1,31
TST-140	140	260	100	300	1,34
TST-145	145	260	100	300	1,35
TST-150	150	275	100	300	1,37
TST-155	155	275	100	300	1,4
TST-160	160	275	100	300	1,43
TST-165	165	275	100	300	1,46
TST-170	170	275	100	300	1,49
TST-175	175	275	100	300	1,51
TST-180	180	275	100	300	1,55
TST-185	185	275	100	300	1,58
TST-190	190	275	100	300	1,64
TST-200	200	275	100	300	1,8
TST-210	210	295	100	300	1,9
TST-250	250	390	100	300	2
TST-300	300	440	100	370	2,4
TST-315	315	440	100	370	3
TST-355	355	440	100	370	3,2
TST-400	400	500	200	450	4
TST-450	450	600	125	450	4,5
TST-500	500	550	200	530	5
В следующих дефлекторах используются три подшипника
TST-600	600	800	250	600	7
TST-630	630	800	250	600	7,5
TST-680	680	800	250	600	9
TST-800	800	950	250	600	11
TST-1000	1000	1250	250	805	27
TST-1250	1253	1549	241	883	40
