Ротационно-динамический дефлектор ROTADO

от 48 249 руб

Розничная цена

Заказать Получить оптовые цены

Описание Технические характеристики Документы Оплата и доставка

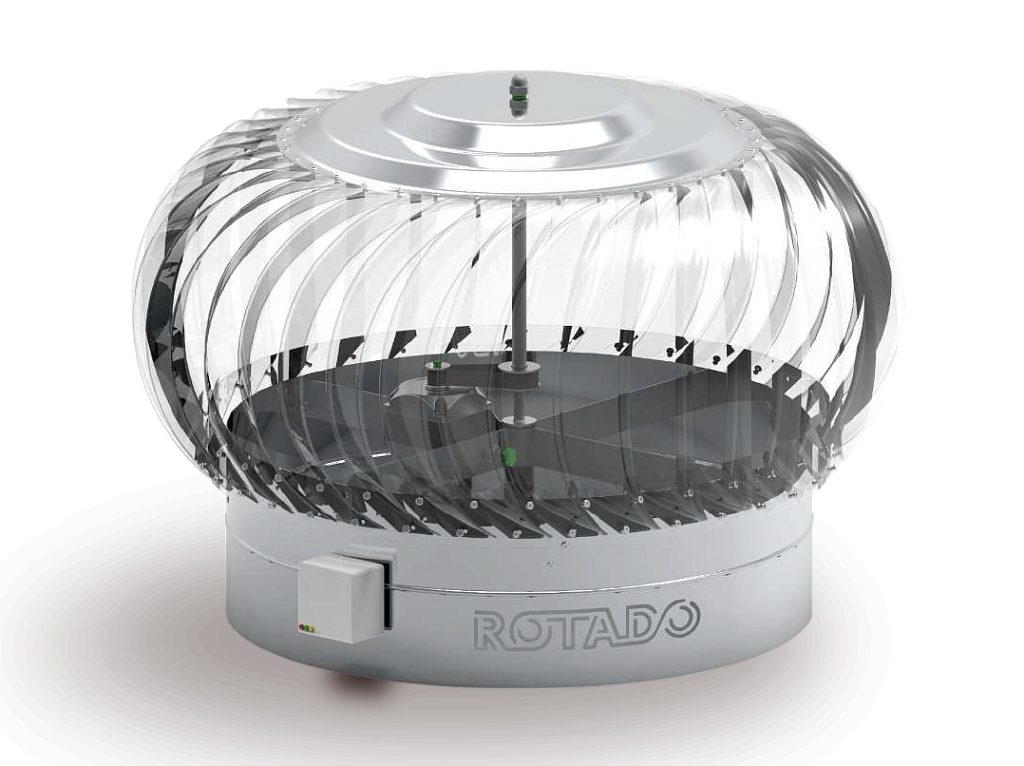

Устройство представляет собой ротационный дефлектор, оснащенный электродвигателем для передачи вращения вала активной головки и системой автоматического управления.

Ротационно-динамический дефлектор rotado РДД второго поколения

Новая обтекаемая форма лопастей способствует плавному скольжению шапки дефлектора и устранению случайных шумов.
Технология No-volume обеспечивает максимально тихую работу двигателя, минимизирует создаваемые вибрации и снижает риск возникновения люфта ремня.
Механический способ натяжения ремня дает равномерное натяжение и исключает риск деформации устройства из-за наклона штока.
Более низкое энергопотребление — так как двигатель поддерживает заданное число оборотов, а не постоянный большой разгон.
Ниже износ механических частей, благодаря плавному вращению.

Принцип работы ротационно-динамического дефлектора заключается в поддержании постоянного расхода воздуха в различные периоды времени года и при различных погодных условиях.

В дефлекторе установлен датчик частоты вращения. Датчик частоты вращения считывает обороты и передает информацию электронному блоку управления, который при недопустимой скорости вращения запускает электродвигатель. Двигатель разгоняет активную головку с ротационными лопастями до заданных оборотов и отключается, переходя в "режим ожидания".

Таким образом, устройство работает от силы ветра, но при штиле или в области ветровой тени, движение шапки обеспечивает двигатель, срабатывающий автоматически по импульсу датчика.

Материал: оцинкованная сталь

Устройство является совершенно бесшумным

Запатентованный продукт

Ротационно-динамический дефлектор запатентован в Государственном реестре полезных моделей Российской федерации

Смотреть патент

Ротационно-динамический дефлектор №2

Схема ротационно динамический дефлектор

Подключение Ротационно-динамического дефлектора

Расположение элементов устройства. Подключение РДД

Схема блока управления РДД Блок управления РДД

Основные технические характеристики Ротационно-динамического дефлектора

Материал — оцинкованная сталь

Модель	D, мм	D1, мм	b, мм	h, мм	Масса, кг	Мощность двигателя, Вт	Напряжение, В	Среднесуточное потребление, кВт	Производительность, м³/ч	Давление, Па
РДД-300	300	440	100	370	6	18	220	0.84	200-400	2,4
РДД-315	315	440	100	370	6	18	220	0.84	270-500	2,8
РДД-355	355	440	100	370	6	18	220	0.84	270-600	3,8
РДД-400	400	500	200	450	8	25	220	1.08	300-800	5,1
РДД-500	500	600	200	430	8	25	220	1.08	450-1000	7
РДД-600	600	800	250	600	12	34	220	1,32	600-1250	8,4
РДД-680	680	800	250	600	12	34	220	1,32	700-1450	9,2
РДД-800	800	950	250	660	14	34	220	1,32	800-1850	11,7

Revit каталог ROTADO (RVT)

ZIP 68.17 mb

Revit модель Ротационно-динамического дефлектора РДД (rfa)

RFA 1 mb

Инструкция по работе с моделями ротационных дефлекторов revit

DOCX 0.92 mb

Чертеж ротационно-динамического дефлектора

PDF 0.05 mb

Паспорт на ротационно-динамический дефлектор

PDF 0.88 mb

Презентация для проектировщиков и строителей

PDF 6.03 mb

Прайс-лист

ZIP 12.6 mb
